紡織織物撕破強(qiáng)力測(cè)試常見的測(cè)試方法

你是否有遇到這樣的尷尬，衣物被尖銳物鉤破，或者動(dòng)作過猛被撕裂的情況，這就是紡織織物撕破強(qiáng)力了，那什么叫撕破強(qiáng)力呢，今天恒祥小編帶各位了解下什么是織物撕破強(qiáng)力？

織物撕裂也稱撕破，織物局部紗線受到以集中負(fù)荷作用，使織物撕開的現(xiàn)象?？椢镌谑褂眠^程中，衣服被物體鉤掛，局部紗線受力拉斷，是織物形成條形或三角形裂口，也是一種斷裂現(xiàn)象。

如何判定你的衣服撕破強(qiáng)力是否合格呢？

我們有以下幾種撕破強(qiáng)力測(cè)試方法：

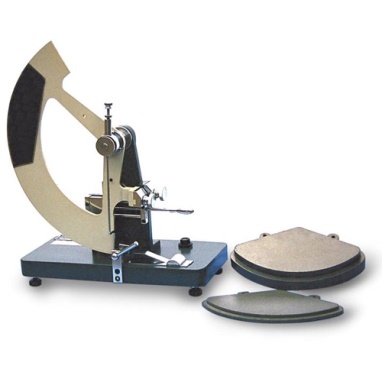

1. 擺錘法

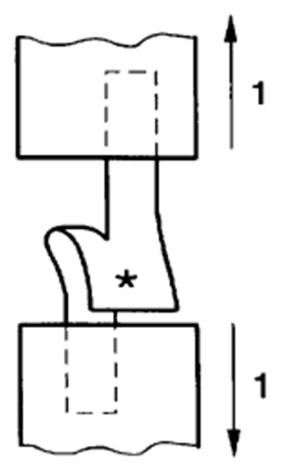

2. 褲型法

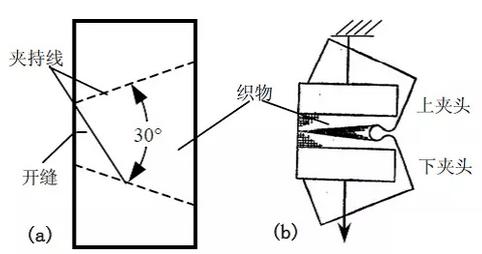

3. 梯形法

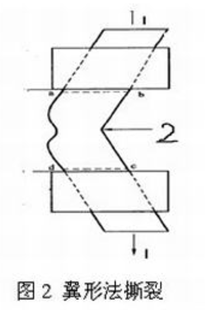

4. 翼形法

常見的測(cè)試方法就是GB/T3917.2織物撕破性能舌形試樣撕破強(qiáng)力的測(cè)定，包括單舌試樣和雙舌試樣。

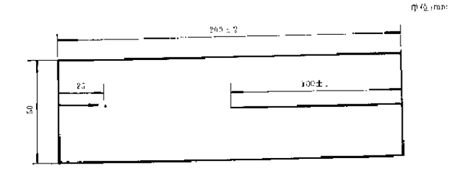

單舌試樣：在條形試樣的短邊中間切開一規(guī)定長度的切口，形成可供夾持的兩條褲腿狀試樣(見圖1)

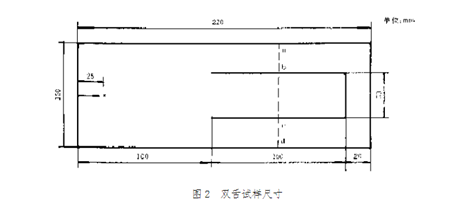

雙舌試樣：在條形試樣中切開規(guī)定間距和長度的兩個(gè)切口，形成以供夾持的舌狀試驗(yàn)（見圖2）。

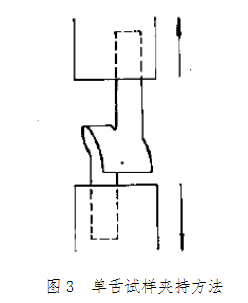

原理：舌形試樣夾入拉伸試驗(yàn)儀中，使試樣切口線在上下鋏之間成直線（見圖3、圖4）。開動(dòng)機(jī)器將拉力施加于切口方向，記錄直至撕裂到規(guī)定長度內(nèi)的撕破強(qiáng)力，并根據(jù)自動(dòng)繪圖儀繪出的曲線上的峰值或通過電子裝置計(jì)算出撕破強(qiáng)力。

影響撕破強(qiáng)力的因素：

1、原材料

不同的原材料對(duì)外界撕破和拉伸力的抵抗程度有明顯的差異。

2、紗線的性質(zhì)

線密：粗的紗線抗撕破力和抗拉力好。

長絲/短絲：長絲可直接成紗用于紡織，短纖維需要通過加捻的方法使短纖集合成紗，所以短纖維的強(qiáng)力要低于長絲的強(qiáng)力。

捻度：捻度可以使短纖維紗線或者長絲更好的抱合在一起，形成凝聚力，提高強(qiáng)度和彈性，從而提高織物的撕破力。但捻度也有一定的極限值，過高的捻度不但提高不了強(qiáng)度和彈性，反而紗線發(fā)脆，會(huì)使強(qiáng)力和彈性下降。

斷裂伸長率：織物的撕裂強(qiáng)力與紗線的斷裂強(qiáng)力大約成正比并與紗線的斷裂伸長率關(guān)系密切。當(dāng)紗線的斷裂伸長率大時(shí)，受力三角區(qū)內(nèi)同時(shí)承擔(dān)撕裂強(qiáng)力的紗線根數(shù)多，因此織物的撕裂強(qiáng)力大。

3、織物結(jié)構(gòu)

平紋組織<斜紋組織<緞紋組織

4、密度

織物密度增加抗撕能力增加，關(guān)鍵的因素是組織和密度通過影響紗線的可滑移性來影響撕破強(qiáng)力。

5、后整理加工工藝

如：磨毛工藝就將織物表面進(jìn)行打磨，使組織表面產(chǎn)生短而整齊的小絨毛。這樣使織物表面紗線組織結(jié)構(gòu)破壞了，紗線強(qiáng)力就下降。

涂層：在織物表面涂上一層化學(xué)漿料，使織物表面具有各種功能（如防絨、防水），這類工藝漿料會(huì)將織物經(jīng)緯紗線固定在相對(duì)的位置，無法移動(dòng)，會(huì)導(dǎo)致織物的撕破三角區(qū)域大幅度降低。所以涂層后的強(qiáng)度會(huì)較涂層前的有大幅度的降低，在做這類似工藝的時(shí)候撕破一定要考核。

浙江恒祥檢測(cè)技術(shù)服務(wù)有限公司是江浙滬地區(qū)第三方檢測(cè)機(jī)構(gòu)，為紡織服裝、玩具兒童用品、鞋類箱包、食品包裝材料等提供一站式檢測(cè)檢驗(yàn)服務(wù)，順利通過CNAS、CMA、CPSC認(rèn)證、國家級(jí)高新技術(shù)企業(yè)認(rèn)證。其檢測(cè)報(bào)告可用于國內(nèi)外互認(rèn)、貿(mào)易通關(guān)、政府招投標(biāo)以及司法鑒定，具有社會(huì)和商業(yè)證明作用，信賴度高，同時(shí)得到美國等海外60多個(gè)國家及地區(qū)認(rèn)可，為您企業(yè)市場(chǎng)經(jīng)營助力。
