一般情況下，機織物的尺寸穩(wěn)定性要優(yōu)于針織物；高密度織物的尺寸穩(wěn)定性要優(yōu)于低密度的。又比如組織而言，針織物中，平針組織的水洗尺寸變化率又比羅紋織物的性能更好。（選擇織紗時的緊密程度提高縮水性能）。

吸濕性較大的纖維織物，纖維在浸水后會產(chǎn)生膨脹，導(dǎo)致其直徑增大，長度縮短，縮水狀況明顯。比如粘膠纖維吸水率較大，像這類吸濕性大的織物，在經(jīng)過水洗后就會產(chǎn)生嚴(yán)重的縮水。而合成纖維織物，如滌綸以及丙綸等，他們的吸濕性比較差，所以水洗尺寸變化率也就較小。而對于羊毛織物，因為羊毛纖維表面是有鱗片的，經(jīng)過洗滌之后，這些鱗片難免會受到損傷，容易氈化。

在紡紗、織造、染整加工過程中，纖維受到一定程度機械外力作用而使纖維、紗線和織物有所伸長，致使留下潛在應(yīng)變，當(dāng)織物浸入水中處于自由狀態(tài)，則拉長部分會不同程度地縮回去，出現(xiàn)縮水現(xiàn)象。

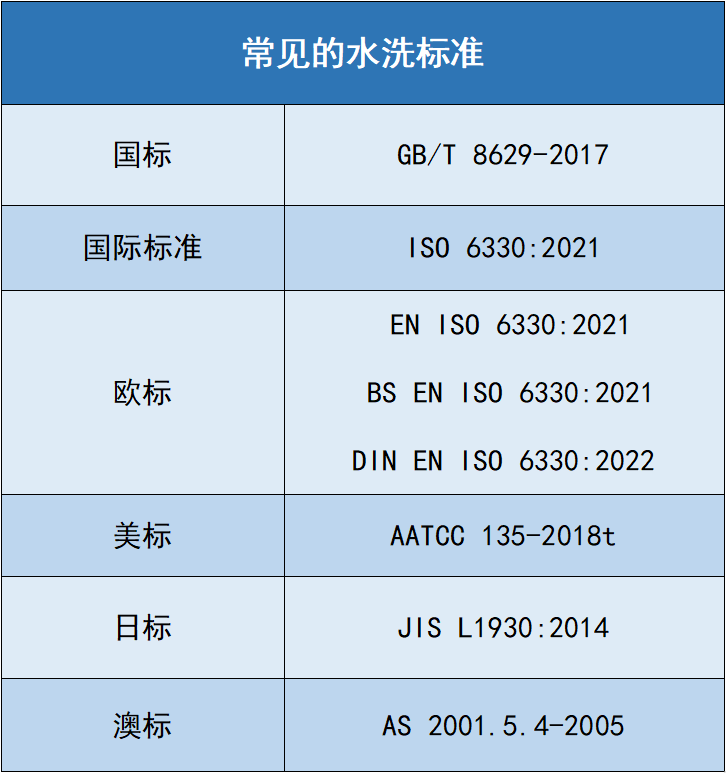

洗滌、干燥、熨燙這三步都會影響到織物的縮水。洗滌程序而言，手洗程序比機洗程序更輕柔，所以收縮程度越小。

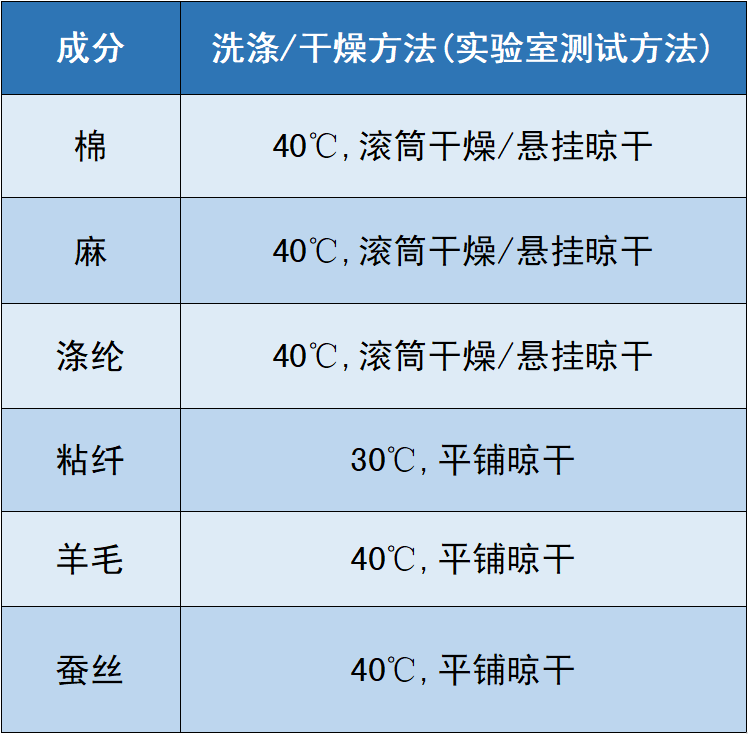

洗滌溫度同樣會影響其尺寸穩(wěn)定性，通常溫度越高，穩(wěn)定性越差。

樣品干燥方式對織物的縮率影響也是比較大的。常用的干燥方式有：平鋪晾干，懸掛晾干，滾筒烘干，滴干等。滴干對織物的尺寸影響最小，滾筒烘干對織物的尺寸影響最大，其余兩種居中。

根據(jù)織物的成分選擇一個合適的熨燙溫度，也可以改善織物的縮水情況，特別是洗后起皺的面料。

但并非熨燙一定能提高織物尺寸變化率的結(jié)果，比如棉麻織物可以通過高溫熨燙改善其尺寸縮率。但對于合成纖維來說，高溫熨燙不一定能改善它的縮率，反而會對它的性能有所破壞，如面料發(fā)硬發(fā)脆等，甚至錦綸織物在熨燙后數(shù)據(jù)更差。

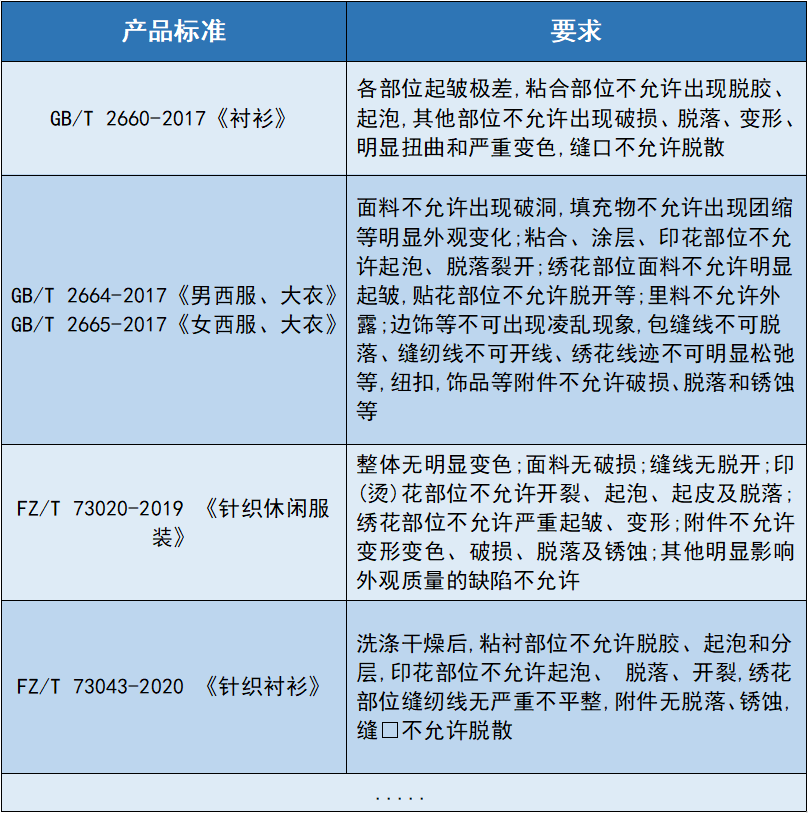

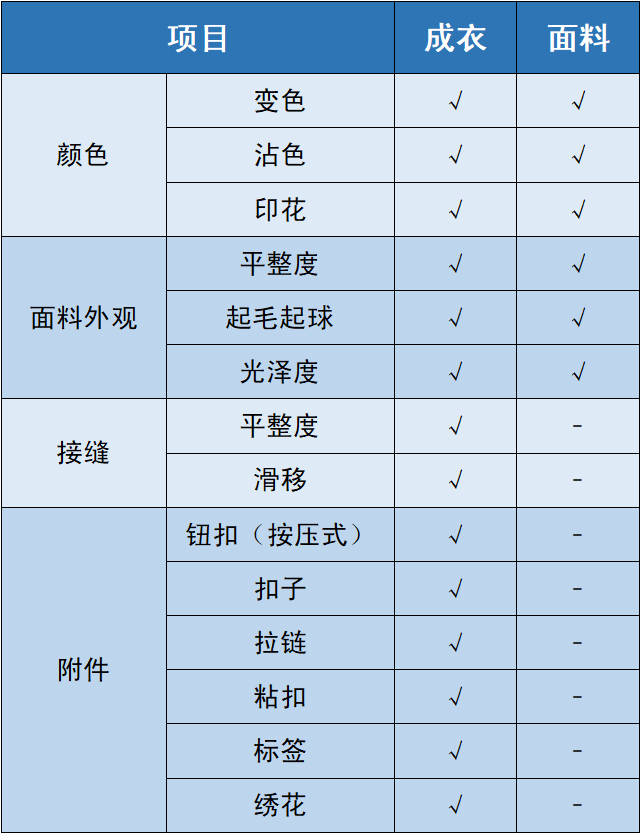

1S0 15487-2018、GB/T 19980-2005，紡織品、服裝及其他紡織最終產(chǎn)品經(jīng)家庭洗滌和干燥后外觀的評價方法。
