方法介紹
1、耐干熱色牢度
GB/T 5718-1997《紡織品 色牢度試驗(yàn) 耐干熱色牢度(熱壓除外)》
◇范圍
用以測(cè)定各類用于尺寸及形狀穩(wěn)定的紡織品的顏色耐干熱(熱壓除外)能力。本方法不作為評(píng)定染色或防皺工藝的變色用。
◇測(cè)試原理
紡織品試樣與一塊或兩塊規(guī)定的貼襯織物相貼，緊密接觸一個(gè)加熱至所需溫度的中間體而受熱。用灰色樣卡評(píng)定試樣的變色和貼襯織物的沾色。
◇設(shè)備和材料
加熱裝置：由一對(duì)光滑的平行板組成，裝有能精確控制的電加熱系統(tǒng)，并能賦予試樣以4kPa±1kPa的壓力。
貼襯織物：應(yīng)符合GB/T 7568.1~GB/T 7568.8及GB/T 13765的單纖維貼襯織物或多纖維貼襯織物。
一塊染不上色的織物。
評(píng)定變色用灰色樣卡：應(yīng)符合GB/T 250。
◇試樣
如樣品是織物，按下述方法之一制備試樣：
取適合于加熱裝置尺寸的試樣一塊，正面與一塊同尺寸的多纖維貼襯織物相接觸，沿一短邊縫合，形成一個(gè)組合試樣。
取適合于加熱裝置尺寸的試樣一塊，夾于兩塊同尺寸單纖維貼襯織物之間，沿一短邊縫合，形成一個(gè)組合試樣。
如樣品是紗線或散纖維，取其量約等于貼襯織物總質(zhì)量之半，按下述方法之一準(zhǔn)備試樣：
放于一塊適合于加熱裝置尺寸的多纖維貼襯織物和一塊同尺寸染不上色的織物之間，沿四邊縫合，形成一個(gè)組合試樣。
夾于兩塊適合于加熱裝置尺寸的單纖維貼襯織物之間，沿四邊縫合，形成一個(gè)組合試樣。
◇操作程序
將組合試樣放于加熱裝置中，按下列溫度之一處理30s。
150℃±2℃
180℃±2℃
210℃±2℃
本方法提供三種不同溫度的試驗(yàn)，根據(jù)需要和纖維的穩(wěn)定性，可采用一種或幾種溫度。如需要，亦可使用其他溫度，試驗(yàn)報(bào)告中應(yīng)注明。試樣所受壓力必須達(dá)到4kPa±1kPa。
取出組合試樣，在GB/T 6529規(guī)定的溫帶標(biāo)準(zhǔn)大氣中放置4h；即溫度(20±2)℃，相對(duì)濕度(65±2)%。
用灰色樣卡評(píng)定試樣的變色，以及對(duì)照未放試樣而作同樣處理的貼村織物評(píng)定貼襯織物的沾色。
2、耐熱壓色牢度
GB/T 6152-1997《紡織品 色牢度試驗(yàn) 耐熱壓色牢度》
◇范圍測(cè)定
各類紡織材料和紡織品的顏色耐熱壓和耐熱滾簡(jiǎn)加工能力。
◇測(cè)試原理
紡織品熱壓試驗(yàn)分為干態(tài)、濕態(tài)和潮態(tài)試驗(yàn)，通黨由紡織品的最終用途來(lái)確定。
干壓：干試樣在規(guī)定溫度和規(guī)定壓力的加熱裝置中受壓一定時(shí)間。
潮壓：干試樣用一塊濕的棉貼襯織物覆蓋后，在規(guī)定溫度和規(guī)定壓力的加熱裝置中受壓一定時(shí)間。
濕壓：濕試樣用一塊濕的棉貼襯織物覆蓋后，在規(guī)定溫度和規(guī)定壓力的加熱裝置中受壓一定時(shí)間。
評(píng)定：試驗(yàn)后立即用灰色樣卡評(píng)定試樣的變色和貼襯織物的沾色，隨后在標(biāo)準(zhǔn)大氣中暴露一段時(shí)間后再作評(píng)定。
◇設(shè)備和材料
加熱裝置：由一對(duì)光滑的平行板組成，裝有能精確控制的電加熱系統(tǒng)，并能賦予試樣以4kPa±1kPa的壓力。
平滑石棉板：厚3mm~6mm。
襯墊：?jiǎn)挝幻娣e質(zhì)量260g/m2的羊毛法蘭絨。
棉貼襯織物：應(yīng)符合GB/T 7568.2。未染色、未絲光的漂白棉布：?jiǎn)挝幻娣e質(zhì)量為100g/m2~130g/m2，表面光滑。
評(píng)定變色用灰色樣卡：應(yīng)符合GB/T 250。
評(píng)定沾色用灰色樣卡：應(yīng)符合GB/T 251。
三級(jí)水。
◇試樣
如試樣心織物，取40mm×100nm 試樣一塊。
如試樣足紗線，將它編成織物，取40mm×100nm試樣一塊，或?qū)⒓喚€緊密地繞在--塊40mm×100nm薄的熱惰性材料上，形成一個(gè)僅及紗線厚度的薄層。
如試樣是散纖維，收足夠量，梳壓成40mm×100nm的薄層，并縫在一塊棉貼襯織物上，以作支撐。
◇操作程序
加壓的溫度是按照纖維的類型和織物或服裝的組織結(jié)構(gòu)來(lái)確定的。如為混紡品，建議所用的溫度應(yīng)與最不耐熱的纖維相適應(yīng)。通常使用下述三種溫度：
110℃±2℃
150℃±2℃
200℃±2℃
必要時(shí)也可采用其他溫度，但要在試驗(yàn)報(bào)告上注明。
經(jīng)受過(guò)任何加熱和干燥處理的試樣，必須在試驗(yàn)前于標(biāo)準(zhǔn)大氣(按GB/T 6529，即相對(duì)濕度(65±2)%，溫度(20±2)℃中調(diào)濕。
不管加熱裝置的下平板是否加熱，應(yīng)始終覆蓋石棉板、羊毛法蘭絨和干的未染色棉布。
干壓。干試樣置于覆蓋在羊毛法蘭絨襯墊的棉布上，放下加熱裝置的上平板，使試樣在規(guī)定溫度受壓15s。
潮壓。把干試樣置于覆蓋在羊毛法蘭絨襯墊的棉布上，取一塊40mm×100nm的棉貼襯織物浸在三級(jí)水中，經(jīng)擠形或甩水使之含有自身質(zhì)量的水分，然后將這塊濕織物放在干試樣上。放下加熱裝置的上平板，使試樣在規(guī)定溫度受壓15s。
濕壓。將試樣和一塊40mm×100nm的棉貼襯織物浸在三級(jí)水中，經(jīng)擠壓或甩水使之含有自身質(zhì)量的水分后，把濕的試樣置于覆蓋在羊毛法蘭絨襯墊的棉布上，再把濕的棉貼襯織物放作試樣上。放下加熱裝置的上平板，使試樣在規(guī)定溫度受壓15s。
評(píng)定。立即用相應(yīng)的灰色樣卡評(píng)定試樣的變色，然后試樣在標(biāo)準(zhǔn)大氣中調(diào)濕4h后再作一次評(píng)定。
方法介紹

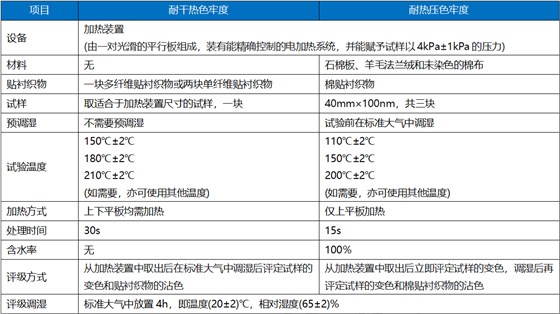

結(jié)合上述耐干熱及耐熱壓色牢度方法說(shuō)明，兩者相同及不同之處如下表：
